單機版靜電系統測試參數：

測試面板尺寸：160*99MM

第一節 脫機版靜電系統測試產品特點

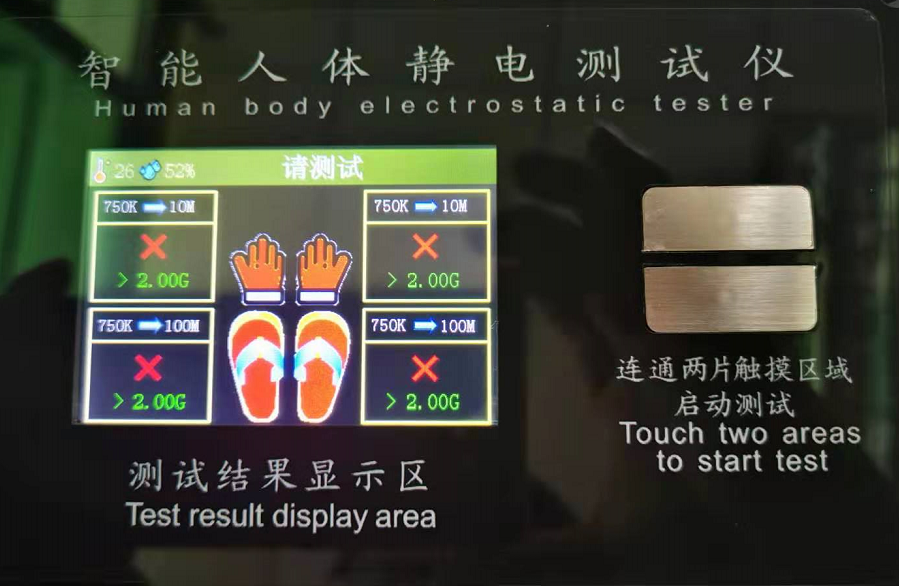

1、帶3.5寸高清彩色液晶顯示屏，測試范圍0.05M歐到1000M歐， 0.1M歐就是100K歐。0.2M歐就是200K歐，以次類推。合格范圍默認（750K歐-100M歐）

2、自帶語音提示及測試阻值顯示。測試合格與否除了顯示屏上直接看到，同時有語音提示測試合格/測試不合格。阻值顯示精確到小數點后兩位。（電阻值、比如國標參數防靜電鞋參數為；750KΩ—100MΩ）測試結果直觀精確，是高科技產品靜電防護設備的最佳測試儀！

3、本產品特點：可快速測試ESD裝備，三個獨立裝置（左鞋、右鞋、手腕帶）一次完成ESD測試。測試周期不超過三秒。靜電測試項目可通過液晶屏觸摸修改。

4、靜電釋放功能介紹：手指輕輕按在兩片不銹鋼按鈕上，在啟動測試靜電的同時，人體身上的靜電就釋放到大地。（兩片不銹鋼按鈕的其中一片需嚴格接地，以便釋放靜電）

5、電源適配器DC9V，安全電壓。

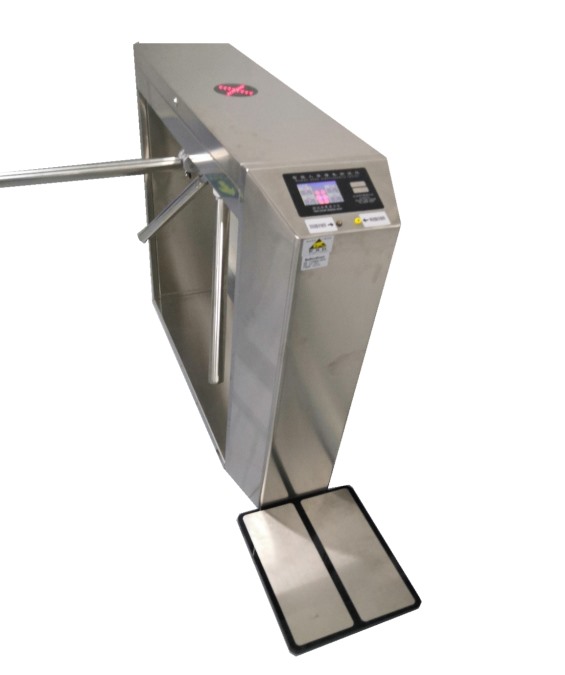

6、測試合格后輸出開閘信號給三輥閘，才可通行。

第二節 技術參數（為國標參數）

第三節  安裝

1、安裝使用前請?zhí)峁?span>220V電源。固定好機器，連通接地線（接地線與3P端子第一腳接地相連）腳踏板左腳（灰色線）接5P端子第三腳，腳踏板右腳（藍色線）接5P端子第五腳。具體參考附件接線圖通電即可進行ESD測試，只要雙腳分別踏在相對的金屬板上，戴好手腕帶，插入手腕帶接線口上，手指輕輕按在金屬測試按鈕上，就一目了然地知道ESD防護是否合格。

注：請手指連通兩片按鈕方可啟動測試流程。若測試失敗請?zhí)鹗种冈侔聪氯?，即可重新進行測試。

2、直流電壓DC12V，電流700mA。

第四節  附件

   電源（9v-1A)一個，說明書一份，保修卡一張，校正報告一份，產品合格證一張。

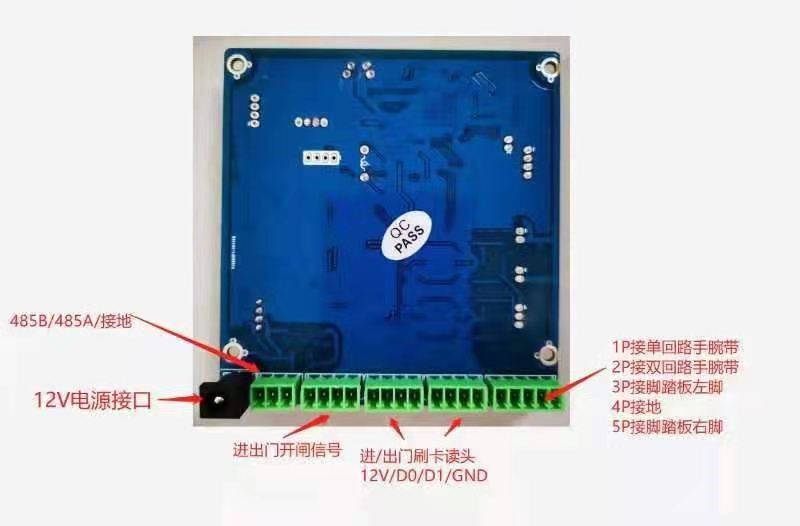

第五節  接線圖

第六節 保修政策

本設備自驗收之日起，提供一年保修，所有故障免費維修。廣東省內24小時內響應，外省客戶遠程指導故障排除，遇客戶不可排除之故障，48小時內響應。
