指紋識別靜電測試閘機

《指紋識別靜電測試門禁系統介紹》

指紋識別防靜電門禁系統的組成：

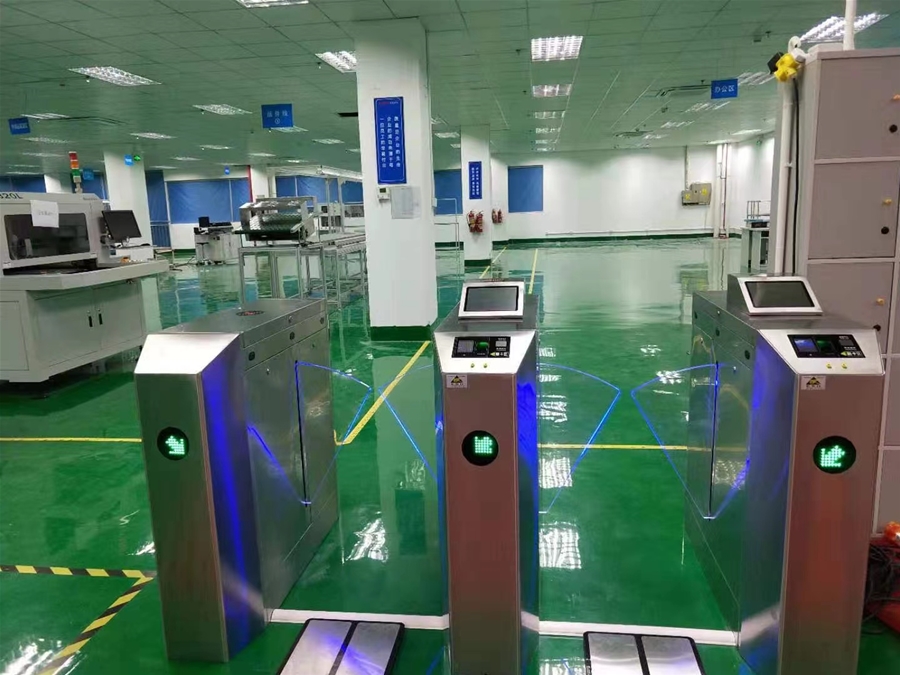

靜電測試翼閘由閘機和靜電測試系統兩部分組成，每個所屬通道翼閘機芯內都設有指紋識別系統、人體靜電綜合測試系統各一套。人員驗證模式為進門指紋識別+靜電測試，出門為指紋識別。

門禁系統特點：

1． 只需貴公司任何一臺電腦上安裝SQL  Server2000/2008并運行門禁管理軟件系統，通過TCP/IP通訊技術，可以連接255臺人體綜合測試設備（255組翼閘/三輥閘通道），實時監測員工的防靜電要求是否達標。

2． 三棍翼閘采用高強度不銹鋼制成，外形尺寸：420*330*990MM。

3． 電腦實時記錄和顯示刷卡人員的靜電測試數據和身份識別資料，如工號、姓名、進出時間等，事件的數據，可生成Excel分析表格供管理者使用，讀卡器兼容貴公司的員工卡、無需擔擾重新發卡的問題。

4． 靜電測試系統設有4種模式可供選擇：

（1） 同時檢測手和腳，此模式適用于工作線作業員；

（2） 只檢測腳，此模式適用于需要進入車間，但不直接接觸產品者如QC，倉管員等。

（3） 只檢測手，此模式適用于流水線打包裝者或物流員；

（4） 免檢測卡，適用于老板/客戶視察車間，刷卡直接通過。

所有模式無需人工轉換，全部在軟件上設定，刷卡自動識別員工的權限。

5． 機器上外置8吋液晶顯示屏，實時顯示測試信息，包括員工姓名、工號、部門、檢測類型和實時電阻。

6． 軟件系統自主開發安全可靠，一個完整的測試不超過5秒鐘，方便快捷。

           1．1軟件運行環境

硬件：PC800MHz以上CPU，2G以上內存，1G以上剩余硬盤空間。

軟件：中文Windows/xp/7/10操作系統。

           1．2軟件功能

2 門    禁軟件提供2個版本選擇，包括單機版、網絡版。其中單機版不支持保存測試數據，網絡版可保存測試數據以備查詢。

2 軟件系統支持中文、英文、繁體。

2 在一個管理系統軟件里面可以管理多個型號類型的控制器，支持局域網連接，方便管理、提高性能、降低工程難度和成本。

2 軟件自動和控制器通訊，自動采集刷卡記錄，不需要人工采集。

2 人員照片支持USB攝像頭采集功能；實時事件支持全屏幕顯示；工程安裝有調試界面；支持多種發卡方式。

2 采集數據支持導出為Excel表格，方便進行統計和批量操作。

2 軟件可以隨意定制公司名稱和LOGO、軟件界面。

 1．3特性

2 標準的XP風格：簡潔流暢，操作簡單、隨意。不需要打開過深的界面層，只有2層界面。

2 軟件操作具有Windows軟件的特點，隨意、所見所得、任意選擇、不需電腦基礎。

2 軟件培訓學習簡單，只要半個小時即可學會。3分鐘安裝軟件且加入100張有效卡，包括下載到控制器。

2 在一臺裝有管理軟件的電腦上可以管理多個通道控制器，支持局域網連接，方便管理、提高性能、降低工程難度和成本。

           1．4軟件使用流程

           安裝—登錄—添加控制器—用戶管理—添加人員數據—完成

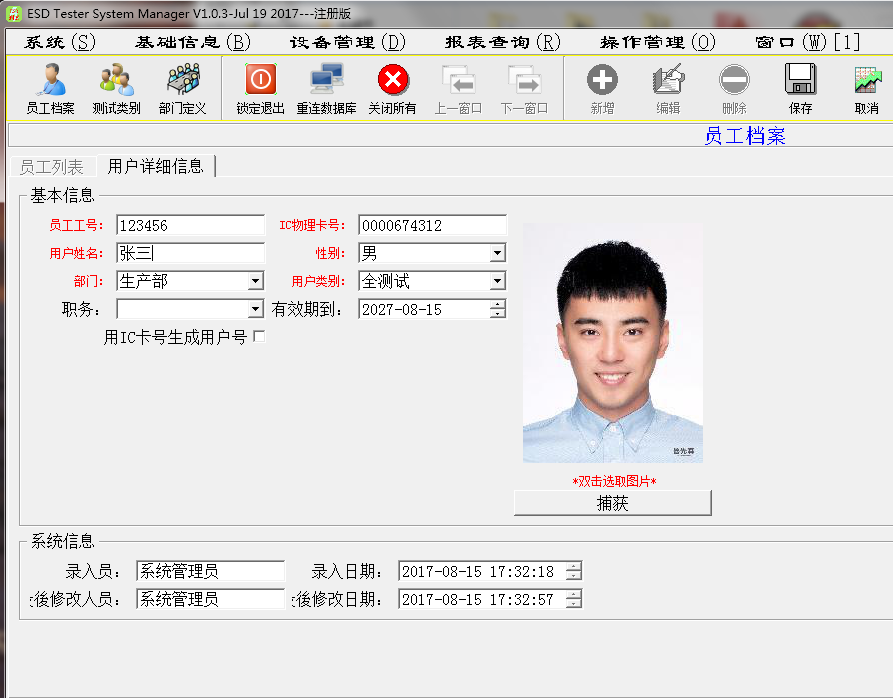

           1．5軟件界面例圖（人員登記界面）

第二章 軟件快速使用

本管理系統正常運行需要SQL Server數據庫支持. 請先按裝SQL數據庫.推薦安裝SQL Server 2000. (安裝SQL 2000還需安裝PACK4補丁).電腦系統為win7 64位或win 10的用戶請安裝SQL Server 2008 R2中文個人版.安裝文件下載及安裝方法請自行百度.

以下以SQL Server 2008 R2中文版數據庫為例,安裝數據庫之前請為本機設置固定IP并牢記IP地址.數據庫安裝完成,請參照以下步驟:

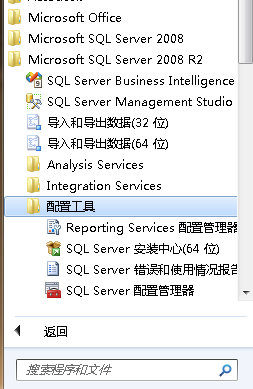

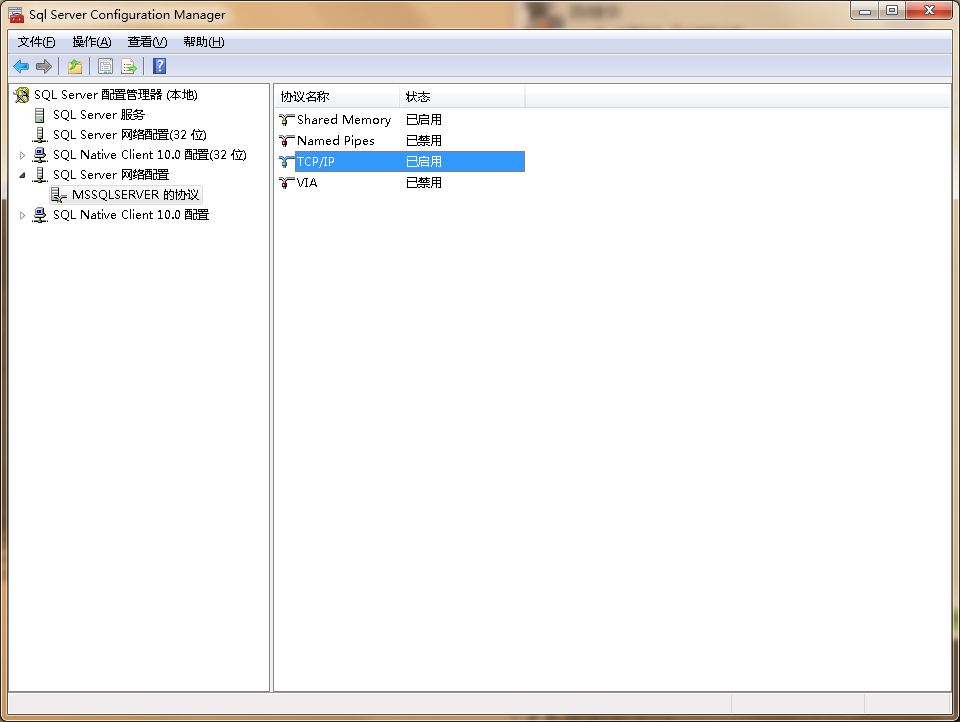

1. 開始-所有程序- SQL Server 2008 R2-配置工具-SQL Server配置管理器-SQL Server網絡配置-MSSQLSERVER協議-tcp/ip-鼠標右鍵選擇啟用(若不打開此協議,客戶端計算機將無法遠程連接數據庫)

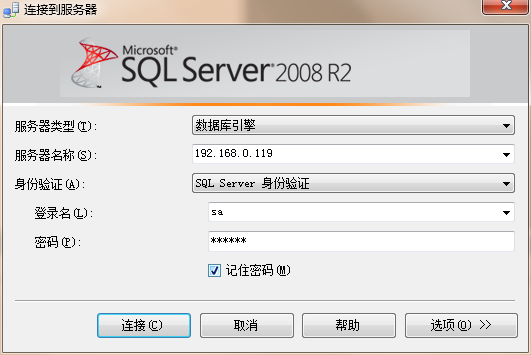

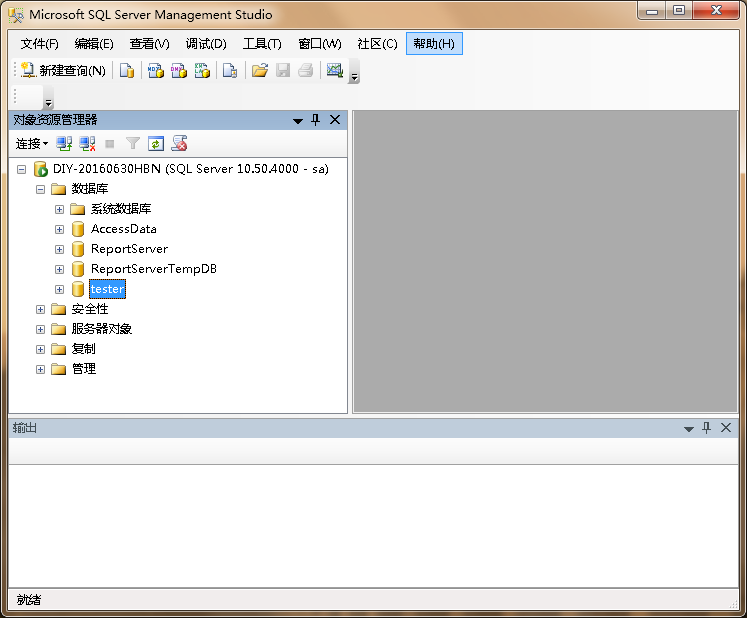

2.啟動數據庫:開始-所有程序- SQL Server 2008 R2- SQL Server Management Studio-選擇SQL Server身份認證,輸入賬號和密碼(賬號密碼安裝過程中由用戶自行設定)然后連接成功

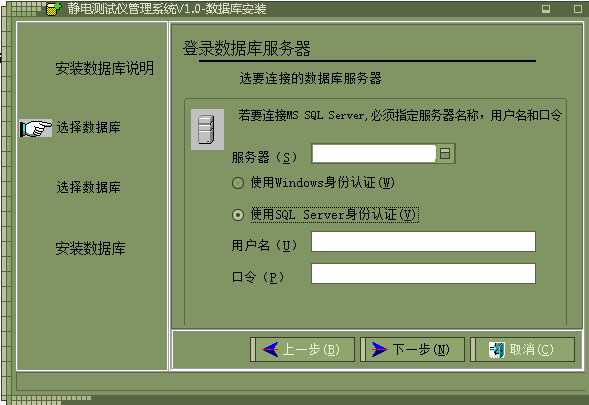

3. 打開管理軟件根目錄下有個名為DBSetup的文件夾,雙擊DBSetup.exe,下一步,輸入服務器IP,本機可以直接跳過,一路下一步直至安裝完成.

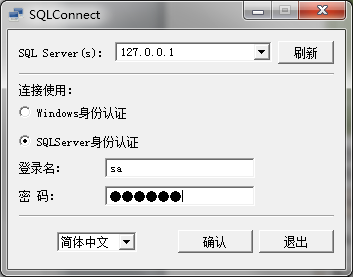

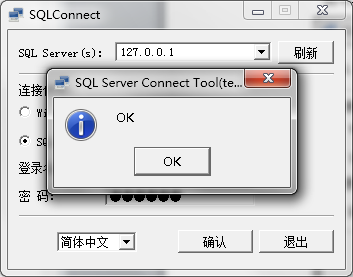

4. 雙擊軟件根目錄下SQLConnect.exe程序,連接數據庫,輸入服務器電腦所在IP,本機為空.賬號和密碼,提示OK,表明后臺數據庫連接成功.

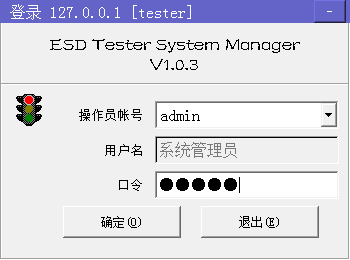

5. 登陸管理軟件,默認用戶名和密碼為:admin

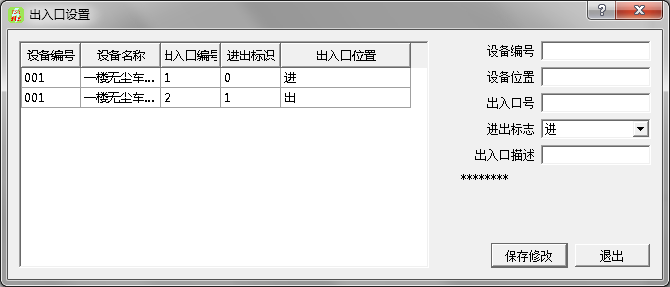

6.進入管理軟件,可進行設備登記,部門登記,人員信息管理等各項操作.(設備登記欄右邊的設備編號請?zhí)?01,002…..999需與客戶端設備號保持一致,否則客戶端測試數據將無法提取并顯示在管理端,設備類型選擇JH-102)

客戶端配置說明書

1.打開客戶端軟件根目錄,找到SQLConnect.exe這個程序雙擊打開,SQL Server填入數據庫服務器IP地址,如果數據庫裝在本機IP地址默認為空。選擇SQL身份認證,輸入用戶和密碼,顯示連接成功!(每個通道均需操作此步驟,重要!否則會提示服務器未連接)

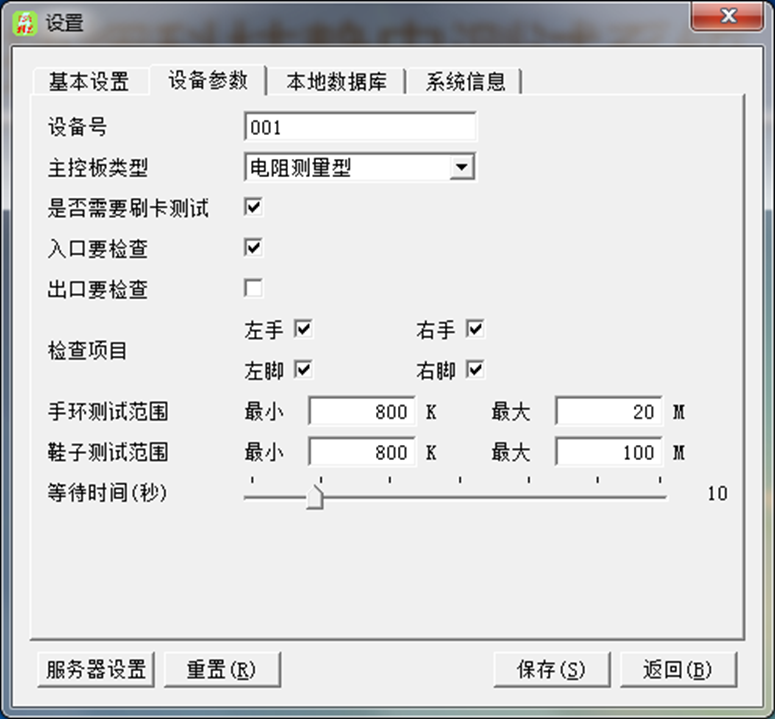

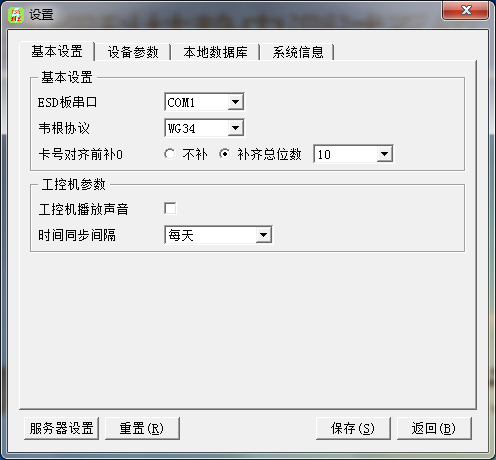

2.雙擊桌面上的Console.exe快捷方式,打開ESD測試系統,鼠標移到界面右上角,單擊鼠標左鍵,調出系統設置菜單,韋根協議里選擇WG34,設備參數里請修改設備號,001..999(與管理軟件設備登記號保持一致)主板類型選擇電阻測量型,關閉出口檢查.

3.最關鍵的一步!ESD板串口里選擇COM1,點最下面關聯修改,刷卡,如果屏幕顯示刷卡信息,說明串口選擇正確,關聯修改,退出設置,如果刷卡屏幕沒有變化,依然顯示請刷卡,請再次調出系統設置菜單,串口里選擇COM2,記得點關聯修改,再次刷卡.同上,如果依然刷卡沒有顯示,選擇COM3...直至顯示出刷卡人員信息,證明串口選擇正確,保存退出即可.

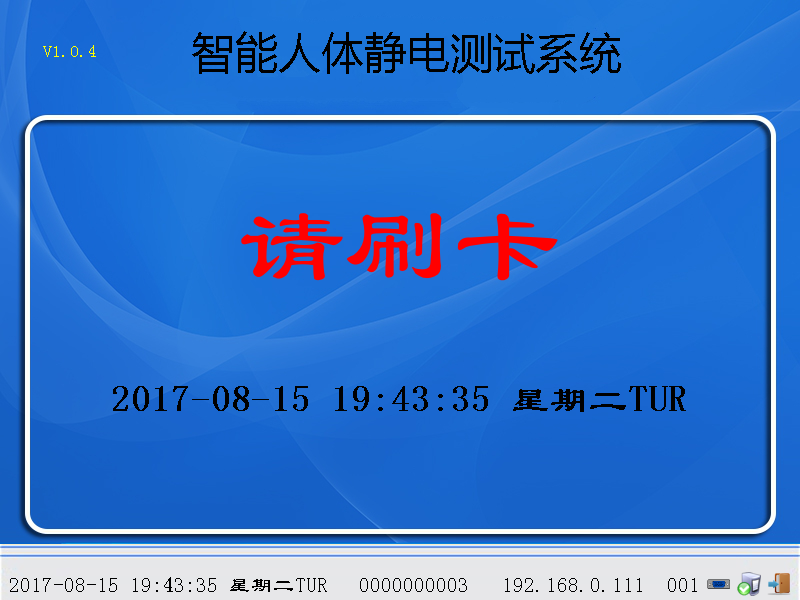

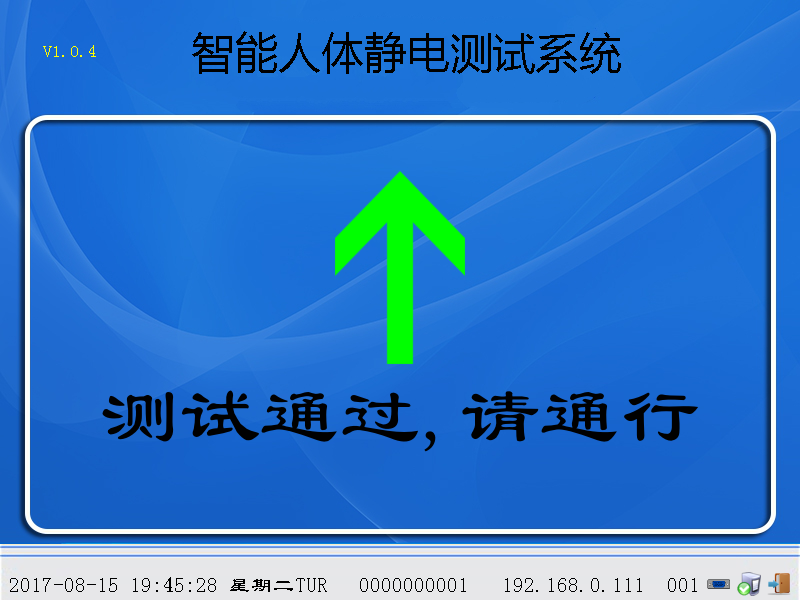

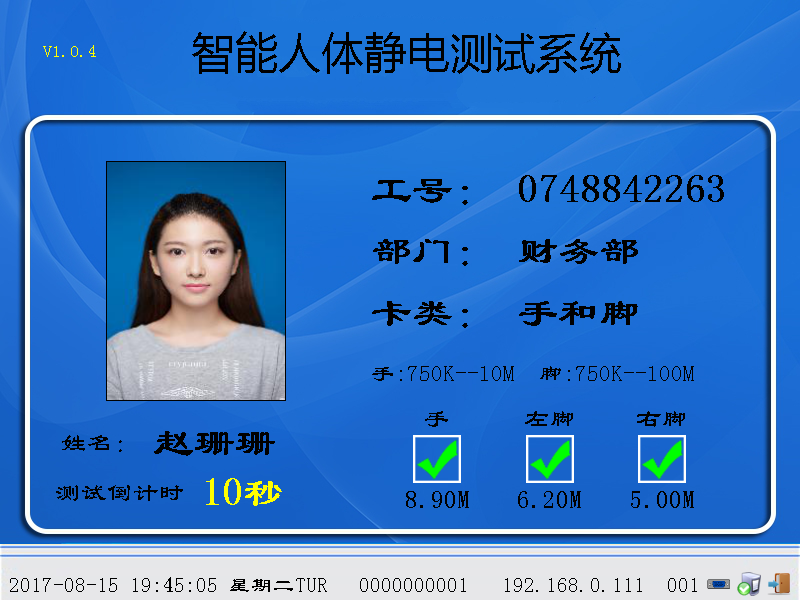

4. 刷卡測試界面如下圖:

第三章 軟件詳細操作流程

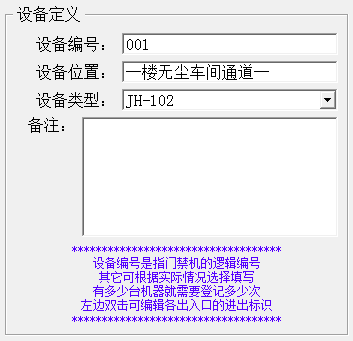

第一步：登記設備，點擊設備登記-設備注冊-新增,請依次填入001..999

填寫完畢，點擊保存

第二步，新增部門，點擊 基礎信息-部門定義-新增-保存

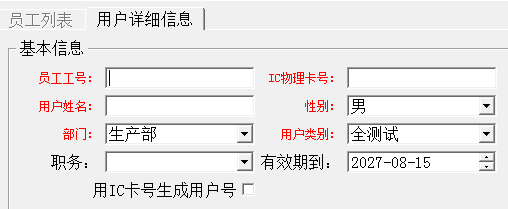

第三步，添加員工檔案，點擊員工檔案-新增

填入信息后點擊保存

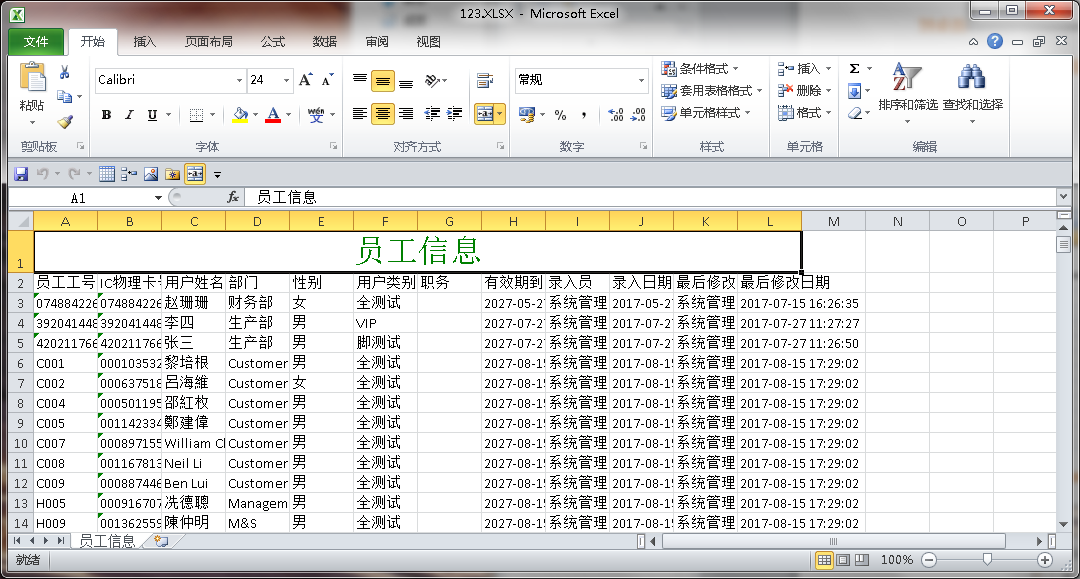

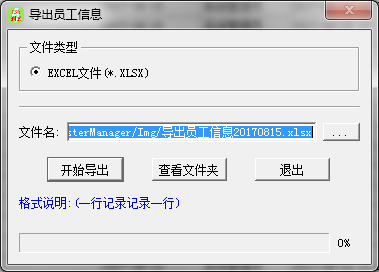

          附員工數據批量導入方法：切換到員工列表，點擊導出-開始導出模版Excel到桌面

然后打開模版，按照模版列表錄入員工數據，保存，然后重新導入員工數據即可。

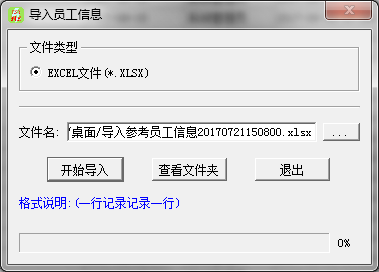

導入方法，點擊導入-選擇編輯好的Excel文件-開始導入

數據查詢

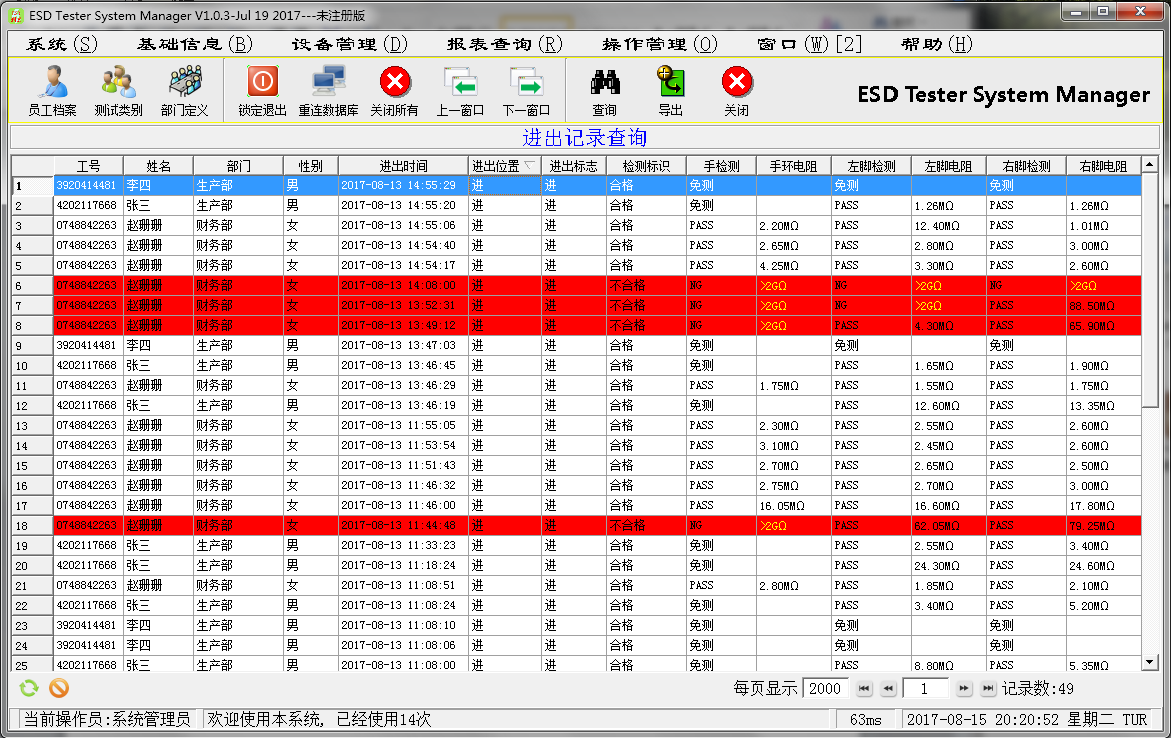

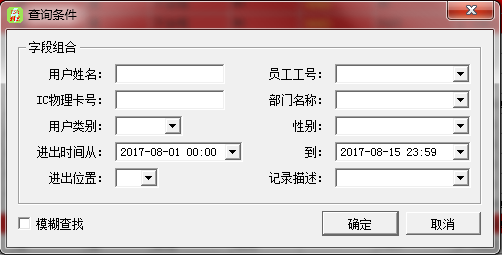

點擊報表查詢,可查詢進出匯總和未刷卡人員。也可指定查詢條件，查詢某個時間段進出匯總或某個人員的進出明細。

(測試不合格人員高紅色顯示)

第四章   產品保修與服務

本公司嚴格遵守：產品質量第一，信譽第一，客戶至上的宗旨，對我司產品實行以下承諾：

1.保用期

凡本公司出售的產品保用期為一年，自出售日起一年內因產品自身機件、材料及工藝問題造成的質量問題，本公司免費維修。

2.保用期后的服務

本公司出售的產品保用期過后，客戶仍享有終身免收產品維修人工費的服務(材料另計)，以確?？蛻舻睦?。

*本公司保留對以上產品性能參數和技術的隨時修改的權力,恕不另行通知.*
