簡介:
本產品根據ISO/CD8782-I標準制成,檢測手腕帶、靜電鞋與人體的電阻,并有語音提示檢測結果,是靜電防護場所中必不可少的檢測儀器,采用安全DC12V電源供電,可自行制定測試項目和測試范圍。

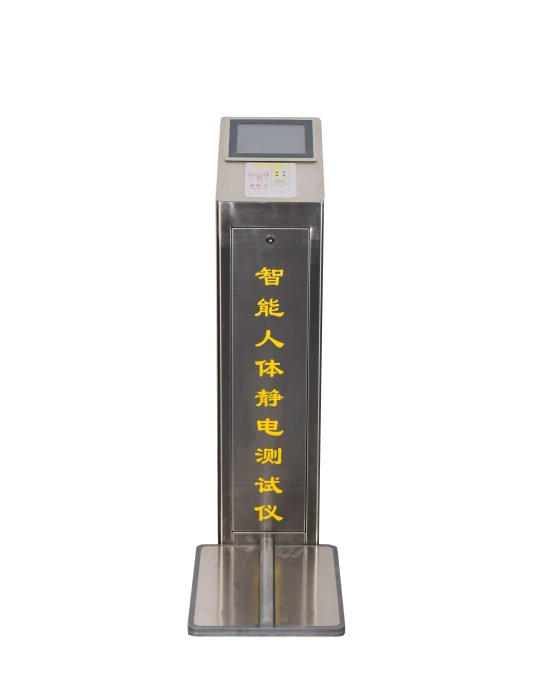

一、 JH-002 ESD人體靜電綜合測試儀的基本部件和功能
1、 不銹鋼測試儀,帶防水功能
2、 一臺雙腳電阻傳感器腳踏板
3、 手腕帶和靜電鞋獨立檢測和同時檢測功能。
4、 配合后臺管理軟件,刷卡自動識別測試項目,電腦100%無紙化記錄管理測試數據.
二、 產品使用步驟
1、 檢測人員須先把手腕帶插入測試孔
2、 雙腳站立于檢測板上
3、 用手指觸摸檢測儀上面的金屬片
4、 檢測人員觸摸金屬片的瞬間,即可實現并完成檢測
三、 閘機的開啟條件
1、 閘機依據檢測條件,給出檢測結果,即檢測符合靜電值的要求時,輸出開閘信號。
2、 若檢測條件不符時,電子鎖無響應即不開啟。
四、 產品出廠參數
以下測試參數都以目前國內為標準,也可以改變成國外測試標準
測試結果 |
靜電鞋測試 |
手腕帶測試 |
報警聲 |
備注 |
LOW |
R<750KΩ |
R<750KΩ |
有 |
NG |
PASS |
R≥750KΩ |
R≥750KΩ |
有 |
PASS |
HIGH |
R>100MΩ |
R>10MΩ |
有 |
NG |
性能參數:
工作電壓:輸入AC220V 輸出DC12V
外形尺寸:290*290MM*1200MM
工作時間:無限制
環境條件:
濕度:0%~90%
溫度:5C°~ 60C°
使用壽命:10年
可外接電鎖,直接驅動三輥閘、擺閘、翼閘,電磁鎖,風淋室門禁等.
出廠默認設置:
手腕帶:750KΩ~10MΩ
靜電鞋:100KΩ~100MΩ
測試儀靜電鞋
測試范圍:750KΩ – 100MΩ 精度±5%
多種測試范圍可以任意選擇一種,隨心所欲。
測試儀手腕帶
測試范圍:750KΩ – 10MΩ 精度±5%
多測試范圍可以任意選擇一種,隨心所欲。
電氣特性
主機輸入:12V DC
電流 :700mA
溫度 :-20℃— 50℃
濕度 :10% ~ 95% R.H
注:本儀器另可符合其他國家標準,由客戶定制測試范圍的上限及下限阻值。
產品安裝:
1. 將JH-002測試儀固定立式安裝在需要位置
2. 使用配套電纜線將測試儀和腳踏板連接
3. 通過220V AC-12V DC變壓器輸入電源
注意事項:
該套系統配件如下:
1. 測試系統軟件
2. 測試儀主體及腳踏板
3. 12VDC開關電源(220V輸入)
4.產品說明書
5.安裝連接線
補充說明:此產品可直接驅動人行通道閘機和電磁鎖,實現ESD系統門禁功能。
