一. 概述

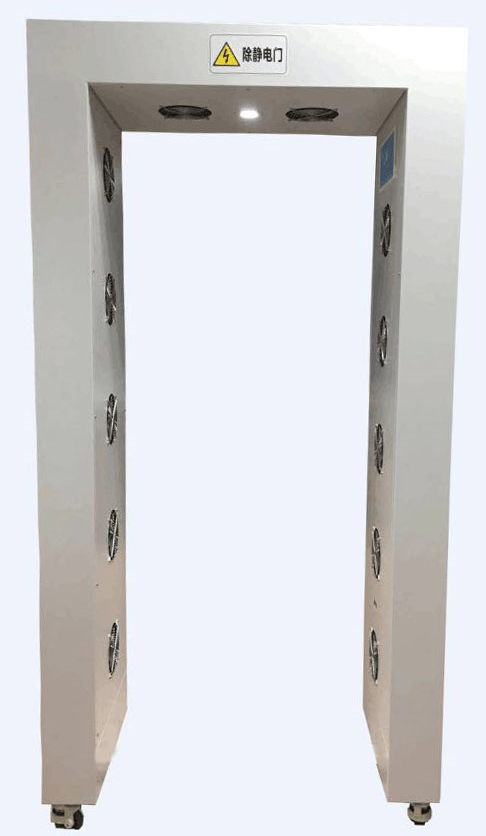

智能除靜電門自控系統主要用于需要進入防靜電管控區域人員的人體自身靜電消除。本除靜電門自控系統可自動控制離子風扇風淋/照明的啟停;人體自動感應以及風機的啟停;全部工作過程中的語音提示等功能。產品在工作流程時有相關語音提示,并具有風淋風量/時間、照明延時時間可調等靈活功能。
二. 除靜電門控制面板按鍵說明:
1、急停按鍵:任何時候按下急停按鍵,紅色急停指示燈亮,并自動斷開除照明外的所有輸出,再次按下時,系統恢復到初始狀態。此按鍵主要用于風淋不能自動關閉及其它需維護時。
2、風淋按鍵:按下手動按鍵,系統即轉入風淋過程。此按鍵主要用于門磁、紅外失靈或風機維護檢修時。
3、照明按鍵:使用“照明”按鍵,可開關除靜電門的照明燈。此按鍵主要用于弱光照明或燈具檢修時。
4、上、下調按鍵:在風淋開始前或結束后,通過上、下調鍵調節風淋延時時間;在進入內部參數設置時進行調節或翻頁。
B、除靜電門指示燈與數碼管顯示說明:
1、風淋倒計時顯示:電子數碼管顯示,工作時用于顯示風淋時間
設定值及風淋剩余時間,進行設定菜單時,用于菜單參數顯示。
2、感應燈:當人體時入感應區時,此燈亮(可以檢查光電開關是否正常)。
3、風淋燈:此燈亮?xí)r,指示風淋風機已被自動或手動啟動。
4、急停燈:此燈亮?xí)r,指示系統處于急停狀態。
5、照明燈:此燈亮?xí)r,指示照明燈啟動,可再次按照明鍵關閉或啟動。
C、除靜電門調節風淋風量大小說明:

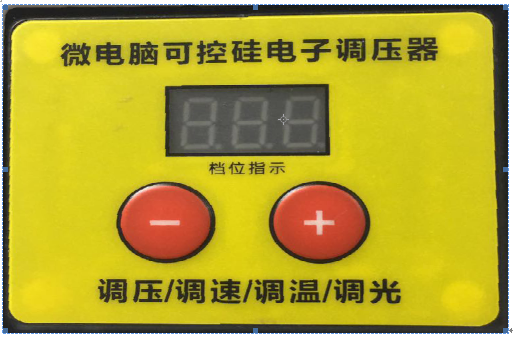

如下圖,長按“+”可增大風量,長按“-”減小風量,默認風速為70
1、強電輸入接口
a.供電電源:220VAC(絲印為220V AC)
2、強電輸出接口
a.風機:1A 220VAC(接交流接觸器線圈,絲印為風機中繼)
b.照明:1A 220VAC(如燈管較多可接中間繼電器,絲印為照明指示燈)
c.工作指示:1A220VAC(絲印為工作指示燈)
d. 電源指示:1A 220VAC(絲印為電源指示燈)
3、弱電輸入接口
a.內門門磁開關:無源觸點(絲印為內門磁)
b. 外門門磁開關:無源觸點(絲印標記為外門磁)
c. 紅外感應開關:無源觸點(絲印標記為紅外)
4、弱電輸出接口
a. 紅外開關電源:12VDC(絲印標記為12V GO)
b. 外門電鎖:200mA DC12V (外門電鎖)
c. 內門電鎖:200mA DC12V (內門電鎖)
四、操作說明
A、除靜電門工作參數設定說明:
1、系統設有一個外部時間參數設置:風淋時間設定,外部參數設置可直接通過上下調鍵進行修改。
2、參數設置需連續按下急停鍵3秒則進入內部參數設置狀態。此時,數碼管顯示
SJ,急停鍵作為設置鍵來使用,風淋鍵作為翻頁鍵使用,上下調節鍵則可調節設置參數。如按風淋鍵,數碼管將依次循環顯示TI、TO、TC、TL、Td、Tn 6個參數。對應不同的參數按上下調節鍵則顯示該參數對應的延時時間或功能狀態。系統設有4個內部時間和2個功能參數設置:TI外門解鎖延時設定、TO內門解鎖延時設定、TC風淋完延時解鎖設定,TL照明延時設定、Td功能設定,Tn門互換設定,完成設置后,5秒內如無操作自動存貯并退出設置狀態。
B、除靜電門工作參數設定操作:
1、風淋時間設定:此為外部時間參數選項,在風淋開始前或結束后,直接通過上、下調節按鍵可以改變風淋延時時間,調節范圍1-99秒,并由雙位數碼管顯示,調節結束5秒后,系統自動保存該參數值。
2、照明延時設定TL:
長按急停鍵三秒鐘,在五秒內再次按風淋鍵,進入照明延時設定(TL),通過上、下調節鍵可以查看并在0-99分鐘內調節時間,0-98為實際分鐘數,設置為99即為照明長開。按風淋鍵確認并進入下一選項,五秒內未有按鍵觸發系統保存參數退出設置。(默認照明延遲時間為一分鐘)
3、功能設置設定Td:
設為0時為普通型,即"進門--感應--吹淋--出門"過程的控制;設為1時為無感應型,即"進門--吹淋--出門"過程的控制;設為2時為無門型,即"感應--吹淋"過程的控制。
C、常規工作流程:
1.進入除靜電區:
1.1人員進入除靜電門區域,自動觸發紅外啟動風淋.風淋過程中,有人按動上調、下調、及照明開關時,語音將提示:“正在工作,請不要隨便觸摸開關”。
1.2風淋過程中,有人按急停開關時將結束風淋。再次按急停鍵可取消急停狀態。
1.3風淋結束后,語音提示:“吹淋完畢,請從后門退出”。系統返回初始狀態,等待下一次使用。
1.4照明燈點亮后,一分鐘時間內沒有被再次觸發,則自動熄滅。
