1. 產品簡介
本數顯式人體靜電測試儀是我司最新研發的一款高科技的儀器,產品亮點在于:配3.4寸的觸摸屏,可顯示防靜電鞋子和手腕帶的電阻值;中英文菜單和語音提示等功能。一臺儀器可兩用,壁掛型和升降型二選一。在使用過程中只需把手指放在感應觸摸按鈕上一秒鐘,聽到“滴”的一聲提示音,彩色液晶屏上即顯示測試結果,同時語音會提示:(測試合格/測試不合格)測試結果可精確顯示到小數點后兩位,是目前市面上同類型產品中準確度較高的一款測試儀,測試精度在量程范圍可保證在±10%以內。
2.產品工作原理及組成
2.1 產品工作原理
當測試人員站上腳踏板,觸摸測試按鈕時,人員所穿的靜電鞋與靜電測試腳踏板之間會形成一個回路,(靜電測試踏板與地板之間應絕緣)我們測量的就是這個回路電阻,當回路電阻在一個規定的范圍之內,證明靜電鞋導電性能良好及人員本身所帶靜電電壓在安全范圍。此時人員進入靜電管控區域?qū)⒉粫驗樽陨盱o電電荷的釋放而損壞精密電子產品。若靜電測試不合格,您將不允許進入靜電管控區域,請您更換靜電防護裝備及消除自身靜電,待測試合格后才可進入相關區域。
本產品通過分體式腳踏板和單雙回路手腕帶的區分,即雙腳與手同時測試合格才算合格,避免了之前的一體式測試方式,同時配備了液晶顯示屏,測試更精準,測試速度更快,測試結果更直觀,是貴公司靜電管控手段的最佳配套設備!

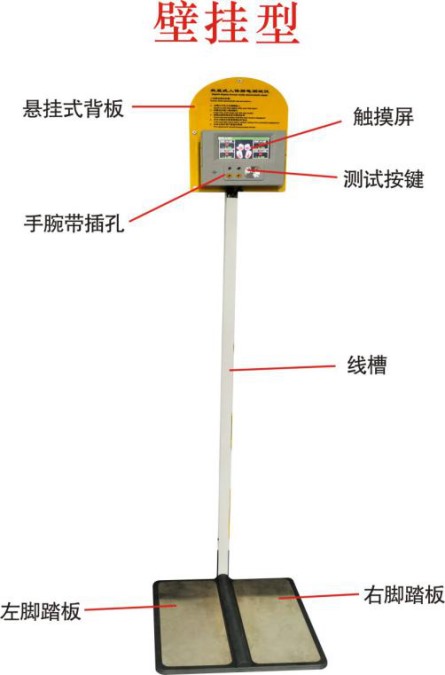

2.2 產品組成

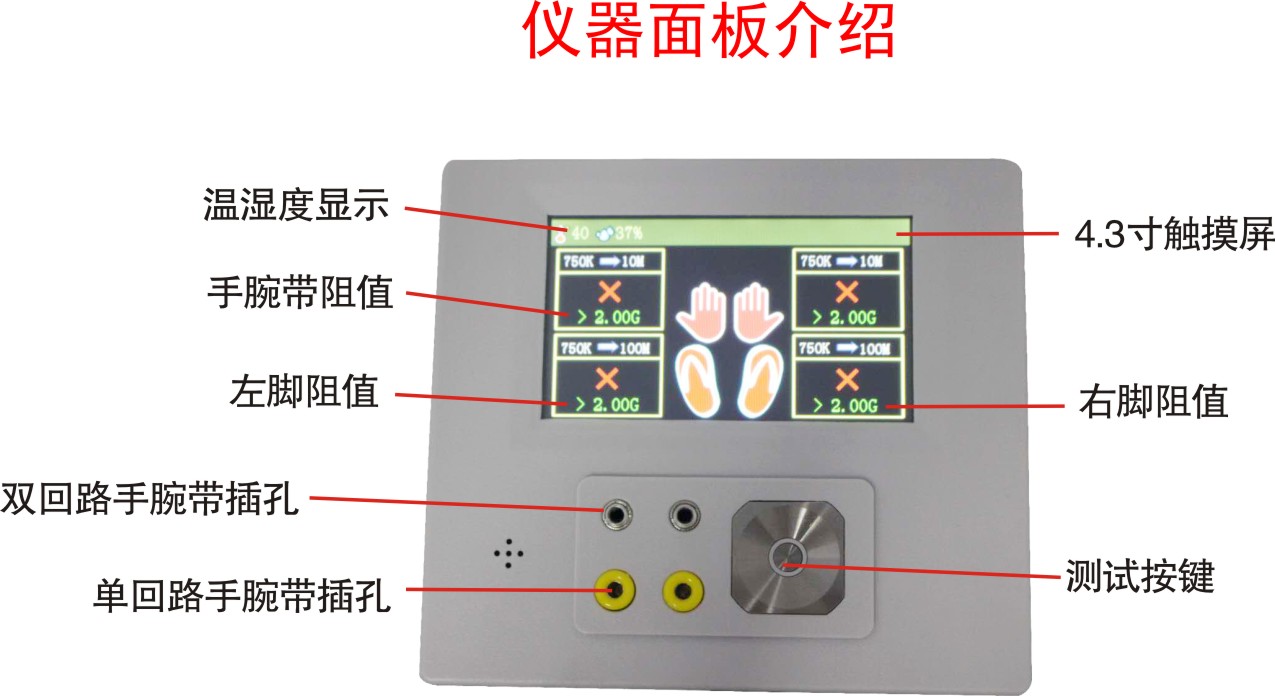

靜電測試儀表頭 |
測試儀核心部分,帶4.3寸液晶顯示屏及語音提示,直觀顯示測試結果。 |
可調節高度立桿+旋鈕 |
高度可調節范圍80~120厘米 |
靜電測試腳踏板 |
測試靜電鞋導電性是否良好 |
電源及合格證、說明書 |
電源型號:9V,1A |
接地線1條 |
螺絲/內六角安裝工具 |
3.產品特點
(1)產品供電9V,對人體絕對安全 (2)測試按鈕為感應式,經久耐用不易損壞
(3)結構簡單 無需固定 轉移方便 不占地方 (4)帶屏顯及語音提示,直觀方便
(5)測試速度極快 測試結果精確到小數點后兩位 (6)可拆卸式設計,送檢及維修方便
4.電器參數
1.供電電源 220V,50HZ 2.設備耐受電壓:5~12V(標準供電9V,1A)
3.工作電流300mA 4.設備工作溫度:-10℃~60℃
5.響應速度0.5S 6.報警方式:語音畫面雙提示
5. 系統參數
出廠默認設置(單機版):
手腕帶:750KΩ~10MΩ 測試范圍:750KΩ – 10MΩ 精度±10%
靜電鞋:750KΩ~100MΩ 測試范圍:750KΩ – 100MΩ 精度±10%
字體顏色 |
靜電鞋測試 |
手腕帶測試 |
報警聲 |
結果 |
紅色字 |
R<750KΩ |
R<750KΩ |
語音提示 |
不合格 |
綠色字 |
R≥750KΩ |
R≥750KΩ |
語音提示 |
合格 |
紅色字 |
R>100MΩ |
R>10MΩ |
語音提示 |
不合格 |

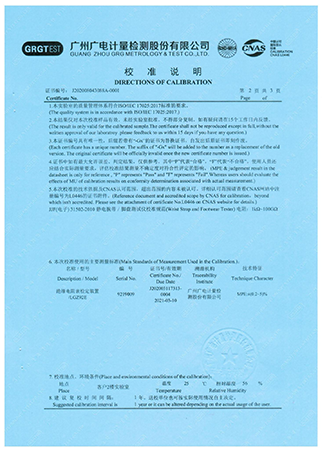

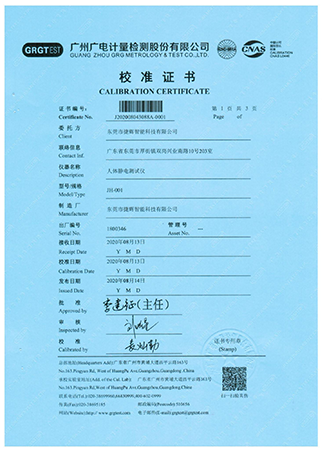

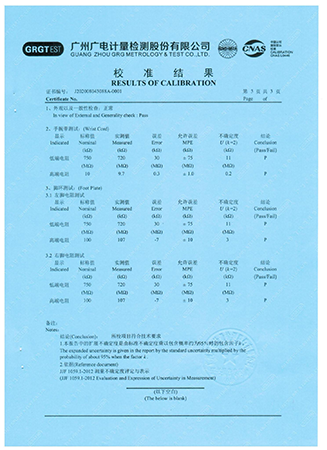

6.產品校準:本數顯人體靜電測試儀已經通過了第三方計量單位的檢測
